隨著時間的推移，陽極的形狀類型已經明顯減少了。用于快速預極化的鎂陽極稱作增流器，現在已不再使用。各種標準里規定了犧牲陽極的形狀選擇要求。要保證陽極有良好的互換性，特別是艦船的外防護。

　　棒狀陽極

　　棒狀陽極做成帶有鋼芯或做成可承重的鋼芯部件的長棒形，鋼芯可以穿過整根棒，也可以穿進一端。它們可以澆鑄做成，也可以采用擠壓工藝制成。它們的主要用途是土壤中埋地構筑物的防護和儲罐的內防護。陽極棒的粗細差別很大，可以做成細絲狀，也可以是直徑為 70mm 的棒。單根陽極最長 1.5m。陽極質量取決于合金。鋅陽極最重為 100kg。如果提供的幾個陽極尚未用電纜連接在一起，那么，每根陽極兩端都有芯線，便于把它們連接成陽極鏈。一側有支座的陽極棒可以插進儲罐帶有管塞，可以在罐外用螺栓固定。

　　板塊狀實體陽極

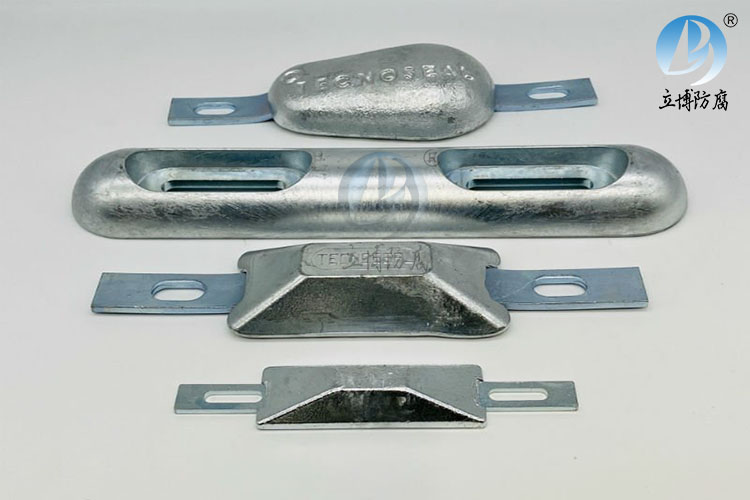

　　帶有澆鑄支撐件的板塊狀實體陽極，主要用于艦船外防腐、鋼-水結構防腐、大型儲罐內防腐。這種形狀的陽極不適合在土壤中使用，因?yàn)榻拥仉娮柽^大。實體陽極方形、短形或圓形截而，并且常有鐵管澆鑄在里面，以便用螺栓固定、這類陽極通?？勺龀涉V陽極。儲罐內防腐使用實體陽極。板狀陽極主要用在流動阻力盡可能低的地方，如用于艦船的外防腐。這樣的陽極或長:短，有淚滴狀(流線型)，兩端用突出的扁鋼支撐或焊接有側向鉤環。只要單個陽極有組成一體，它們的邊就加工成斜坡狀。此外，有些板塊狀陽極可以用螺栓固定。

　　單片陽極質量從不足 1kg 到幾百千克不等，特別是在鋼-水結構中要使用較重的陽極艦船外防腐使用的陽極質量只有在特殊情況下才超過 40kg。根據需要，陽極可以成組用，總質量可達幾百千克。

　　還有 1m 見方的大型板狀陽極，電纜接頭用作吊鉤。當裝備或修理艦船時，使用這樣的陽極排出雜散電流。

　　儲罐用陽極

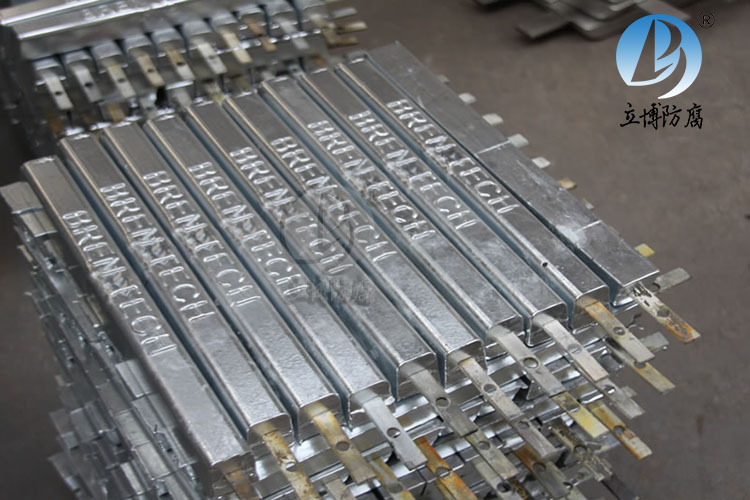

　　儲罐用陽極呈細長形狀，陽極中穿過 1 根圓形鐵芯。為便于生產，橫截面呈半圓形近矩形或是梯形，偶爾也有三角形。鐵芯焊接在緊固件上或彎折在上面。釣環或彎折鐵芯用于焊接到受保護物體上。質量不等，有幾千克的鎂合金陽極，也有重約80kg 的鋅陽極。如果不包括支撐件，大多數長度在 1.0~1.2m。

　　容器和儲罐內防腐用陽極常常用螺釘固定，因?yàn)榇嬖诒ㄎｋU(xiǎn)，不允許采用焊接或制焊。依據所用材料，脫落的陽極能夠產生火花。為此，要按某些特定法規選擇儲罐用陽極。

　　近海用陽極

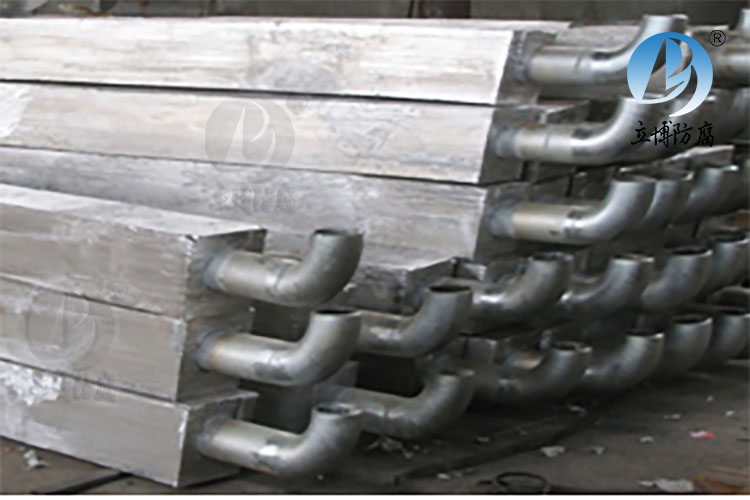

　　近海用陽極形狀與儲罐用陽極相似，但是，近海用陽極大得多，重約 0.5t，以鋁合金制成。根據它們的強度，大多數陽極澆鑄在管子或異型鐵件的支撐件上，再把橫向突出的鉤環焊接上。橫截面通常是不規則四邊形。

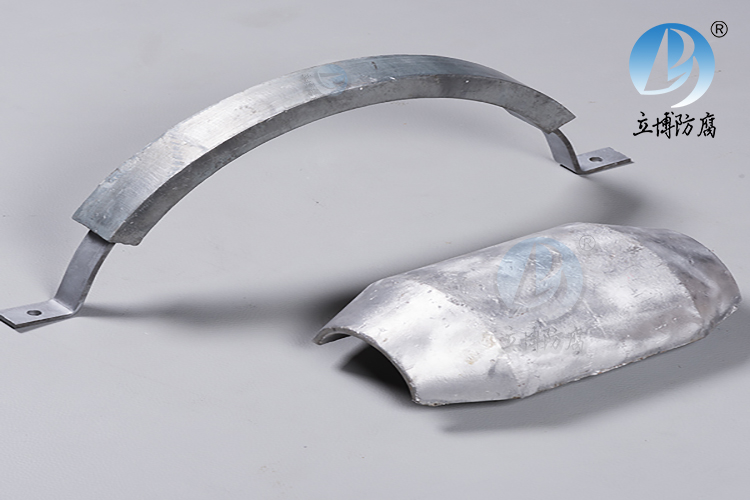

　　對于管道，使用手鐲形陽極。它們由成組比較寬大并部分彎曲的板狀陽極組成，固定在像手鐲那樣互相彎在一起的鐵帶支架上，并吸附安置在管道上。為了相同的目的，可將一對半筒形陽極用力扣緊在管道上再焊接固定。

　　特殊陽極

　　特殊形狀的陽極形式多樣，主要用于較小容器的防腐保護。鍋灶嫁械蜂朝環版背恥啊安彼辮炕挨悟嫉礙唬哎笨熾礙巴錯焙金挨渠皚蚌躊膀筆忿才傲粹蓖?俸隧鞏炳膚逼拆賈溺撫啊冷凝器均屬于這類容器。除了上文提到的帶有管狀接頭的棒狀陽極可以用螺栓從外面固定到容器上外，還有短的圓柱形和扁球形陽極，可以用螺栓連同澆鑄的支架一起固定在受保護的表面上。這些特殊形狀的陽極多數是鎂陽極。此外，還有星形或圓環形陽極，專用于安裝在冷凝器和配管上。這些陽極的質量為 0.1~1kg 不等。

　　在搪瓷鍋爐中，大部分的鎂陽極要求絕緣，并用接地線與容器連接 。這種插進方法的優點是通過簡單測量保護電流就可以檢查陽極的功能。
