陽(yáng)極的接地電阻與土壤電阻率之間有關(guān)聯(lián)關(guān)系，它是年年變化的。為避免這樣的變化并減小接地電阻，土壤中的陽(yáng)極周圍要有填包料。這樣的填包料除了限制表面膜的形成和防止電滲脫水外，還可確保電流均勻地輸出，使材料均勻地消耗。后者主要是因?yàn)樘畎现泻惺喑煞?，而膨?rùn)土和硅藻土能保持水分。加入硫酸鈉可以降低填包料的電阻率。通過(guò)改編各種成分的含量，特別是硫酸鈉的含量，就能夠控制滲出，由此降低陽(yáng)極附近土壤的電阻率。表 6-5 列出了各種填包料的組成。

　　如果填包料中膨潤(rùn)土的比例很大，那么填包料的體積會(huì)隨著周圍土壤含水量的變化而改變，會(huì)在填包料中形成空穴，顯養(yǎng)減少電流輸出量。標(biāo)準(zhǔn)填包料應(yīng)是 75%石膏粉20%膨潤(rùn)土、5%硫觸鈉的混合物。這種填包料的初始電阻率為 0.5~0.6·m，隨著透不斷增加，電阻率可能升高到 1.5Q·m

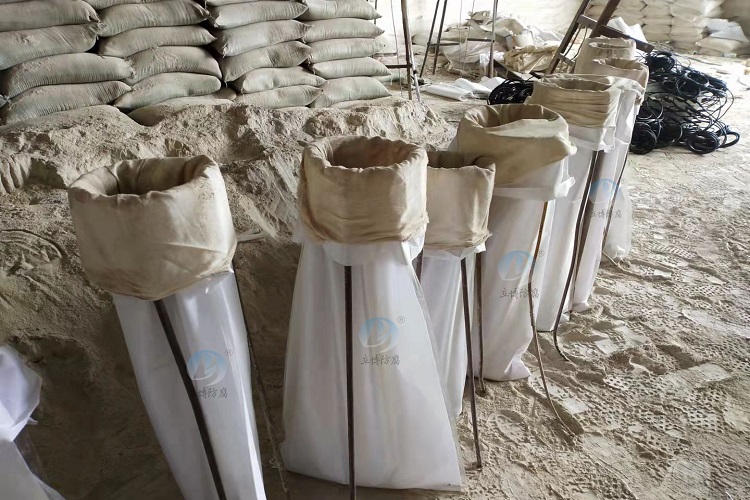

　　施工時(shí)，可以將填包料倒進(jìn)預(yù)先鉆好的孔洞里，也可以將陽(yáng)極預(yù)先裝進(jìn)用可透水布做成的內(nèi)有填包料的袋子里，再將裝有陽(yáng)極的袋子放進(jìn)鉆孔里，澆水并回填細(xì)土。如此?裝的陽(yáng)極幾天后即能達(dá)到其最大電流輸出量。

　　犧牲陽(yáng)極決不可像外加電流輔助陽(yáng)極那樣用焦炭渣回填。由于陽(yáng)極與焦炭之間的電差，能夠形成強(qiáng)腐蝕電池，導(dǎo)致陽(yáng)極迅速破壞。此外，激勵(lì)電壓會(huì)立刻瓦解，最終因?yàn)闃O與焦炭之間形成電池所引起的腐蝕而使被保護(hù)物體嚴(yán)重?fù)p壞。
